Оцинкованные защитные кожухи для теплоизоляции трубопроводов
ISOROLL производит оцинкованные защитные кожухи для теплоизоляции трубопроводов. Изготавливаем прямые участки, отводы, переходы, Т-врезки, кожухи и короба для фланцев и запорной арматуры — стандартные и по размерам заказчика.
Продукция
Показаны все результаты (8)Сортировка: самые недавние
Наша продукция
Документы
Назначение
Защитные металлические оболочки ISOROLL представляют собой готовые к монтажу элементы наружного покрытия тепловой изоляции трубопроводов, фасонных элементов, фланцевых соединений, запорной арматуры, емкостей и промышленного оборудования.
Форма и размеры элементов определяются с учетом геометрии изолируемой поверхности и толщины теплоизоляционного слоя. Оболочки изготавливаются из листового металла с подготовленными к монтажу соединениями и отверстиями для крепления саморезами или заклепками.
Выпускается согласно нормативно-технической документации:
ТУ 25.99.29-003-49107206-2022.
Технические характеристики
Для изготовления защитных металлических оболочек ISOROLL применяются коррозионностойкие материалы: оцинкованная сталь, алюминий и нержавеющая сталь. Выбор материала и конструктивного исполнения определяется условиями эксплуатации и особенностями изолируемого объекта.
В зависимости от конструкции трубопроводов и оборудования защитные оболочки изготавливаются следующих видов:
- кожухи для прямых участков трубопроводов;
- отводы;
- конусные переходы;
- Т-врезки;
- заглушки и диафрагмы;

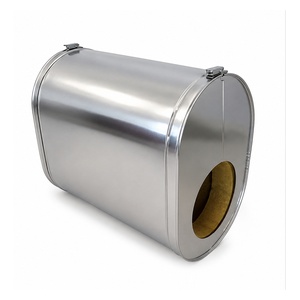

- защитные кожухи на фланцы и запорную арматуру;

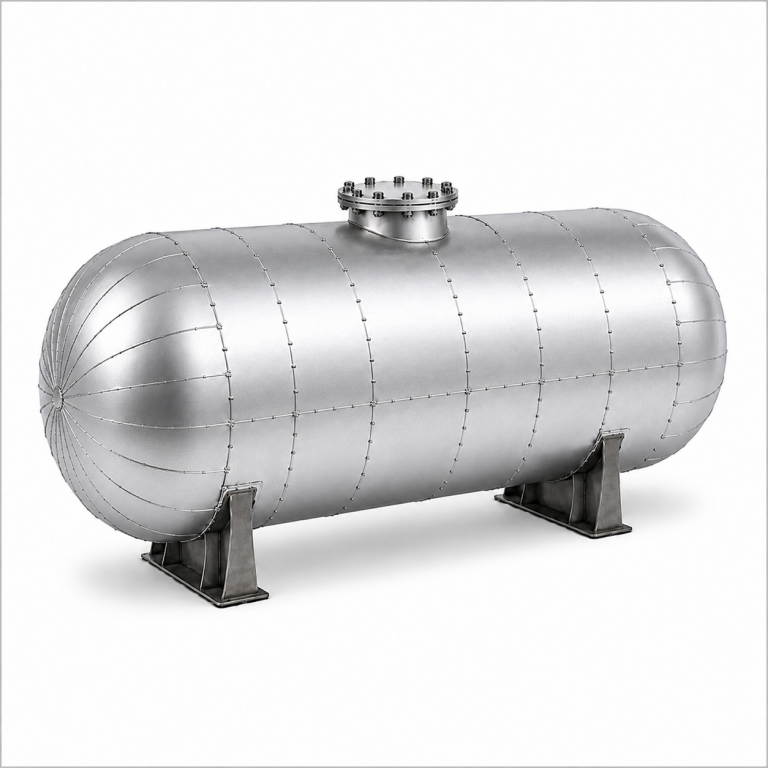

- защитные металлические оболочки для емкостей;
- оболочки для теплоизоляции днищ емкостей.
| Вид ОЗ | Диаметр, мм | Длина, мм | Высота, мм | Кол-во сегментов, шт | Угол отвода, сопряжения, градус |
|---|---|---|---|---|---|
| ОЗ прямого участка | 60-500 | 500, 625 | - | - | - |
| 70-1000 | 1000,1250 | ||||
| ОЗ отводов | 60-150 | - | - | до 4-х | 30, 45, 60, 90 |
| 150-350 | 4-5 | ||||
| 350-1000 | от 5 до 12 | ||||
| ОЗ тройников | 60-1000 | - | - | - | 30, 45, 60, 90 |
| ОЗ врезок | 60-1000 | - | - | - | 30, 45, 60, 90 |
| ОЗ заглушек | 60-100 | - | - | - | - |
| ОЗ переходы | 60-1000 | - | - | - | - |
| ОЗ на фланец | 200-1500 | 200-1500 | - | - | - |
| ОЗ на арматуру | ширина 200-1300 | - | 240-1500 | - | - |
| ОЗ на емкость | до 3000 | - | до 800 | Конструктивно от диаметра | - |
| Вид ОЗ | ОЗ прямого участка | ОЗ отводов | ОЗ тройников |
|---|---|---|---|
| Диаметр, мм | 60-500 | 60-150 | 60-1000 |
| 70-1000 | 150-350 | ||
| 350-1000 | |||
| Длина, мм | 500, 625 | - | - |
| 1000,1250 | |||
| Высота, мм | - | - | - |
| Кол-во сегментов, шт | - | до 4-х | - |
| 4-5 | |||
| от 5 до 12 | |||
| Угол отвода, сопряжения, градус | - | 30, 45, 60, 90 | 30, 45, 60, 90 |
| Вид ОЗ | ОЗ врезок | ОЗ заглушек | ОЗ переходы |
|---|---|---|---|
| Диаметр, мм | 60-1000 | 60-100 | 60-1000 |
| Длина, мм | - | - | - |
| Высота, мм | - | - | - |
| Кол-во сегментов, шт | - | - | - |
| Угол отвода, сопряжения, градус | 30, 45, 60, 90 | - | - |
| Вид ОЗ | ОЗ на фланец | ОЗ на арматуру | ОЗ на емкость |
|---|---|---|---|
| Диаметр, мм | 200-1500 | ширина 200-1300 | до 3000 |
| Длина, мм | 200-1500 | - | - |
| Высота, мм | - | 240-1500 | до 800 |
| Кол-во сегментов, шт | - | - | Конст руктивно от диаметра |
| Угол отвода, сопряжения, градус | - | - | - |
Применение
Защитные металлические оболочки ISOROLL применяются для наружного защитно-декоративного покрытия тепловой изоляции трубопроводов, фасонных элементов, фланцевых соединений, запорной арматуры, емкостей и промышленного оборудования.
Оболочки защищают теплоизоляционный слой от атмосферных воздействий, влаги и механических повреждений, улучшают внешний вид теплоизоляционной конструкции и способствуют увеличению срока ее эксплуатации.
